Описание

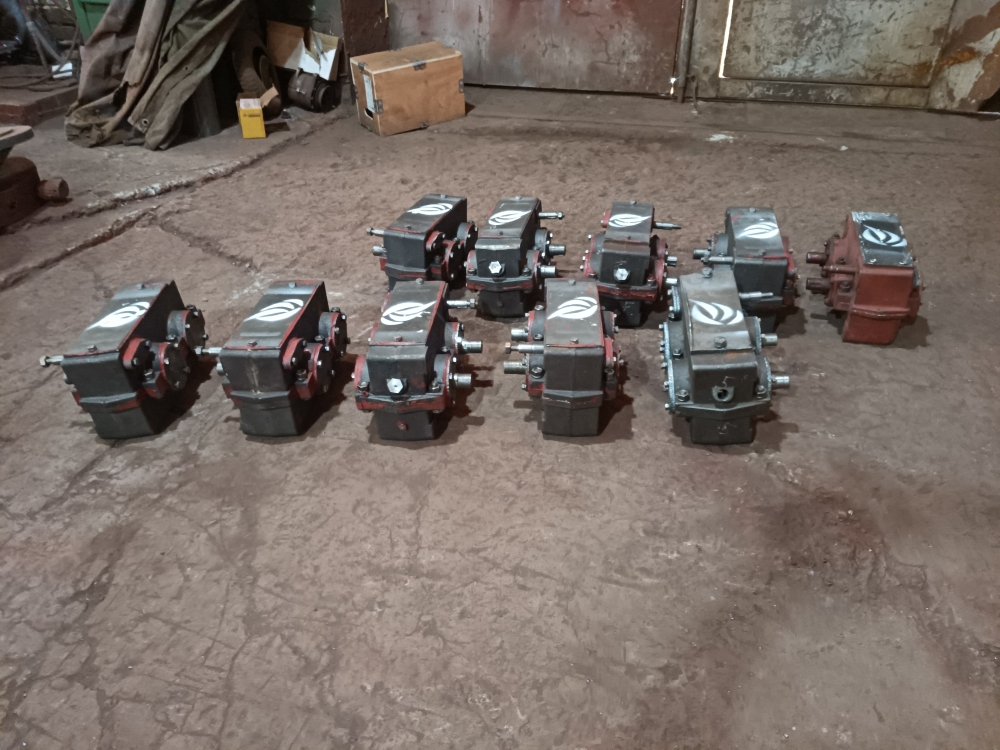

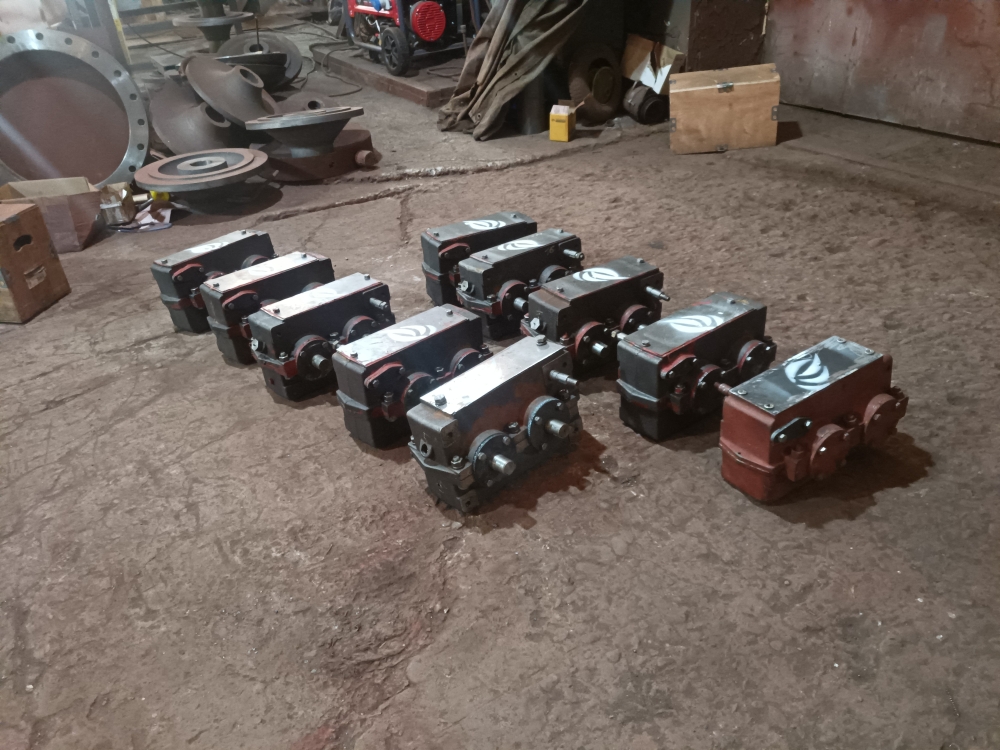

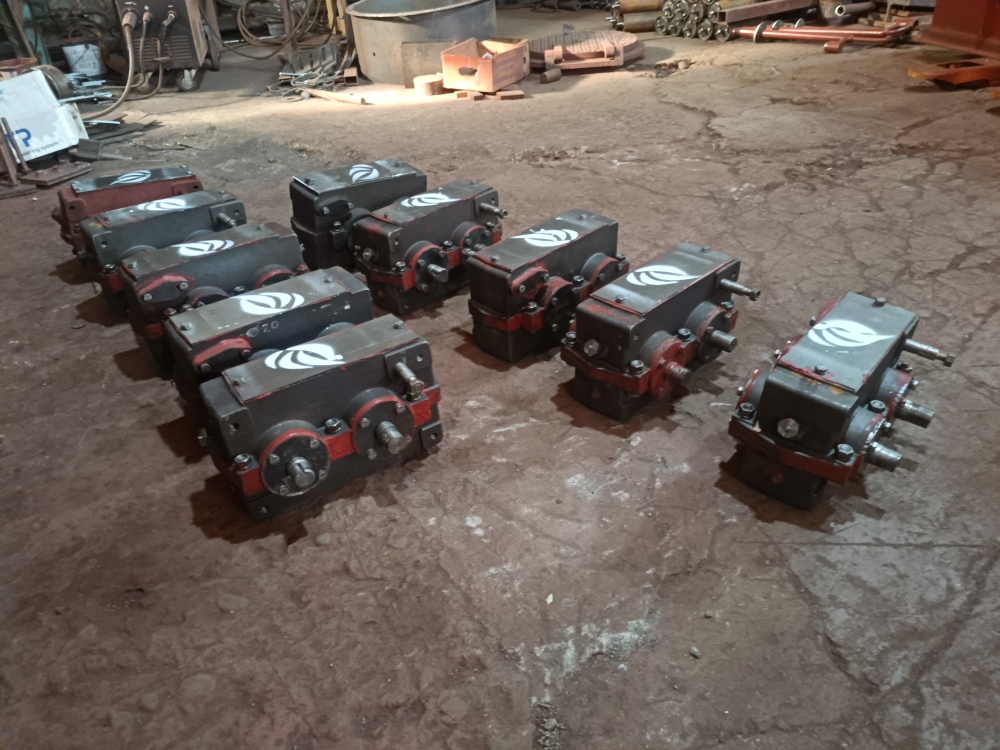

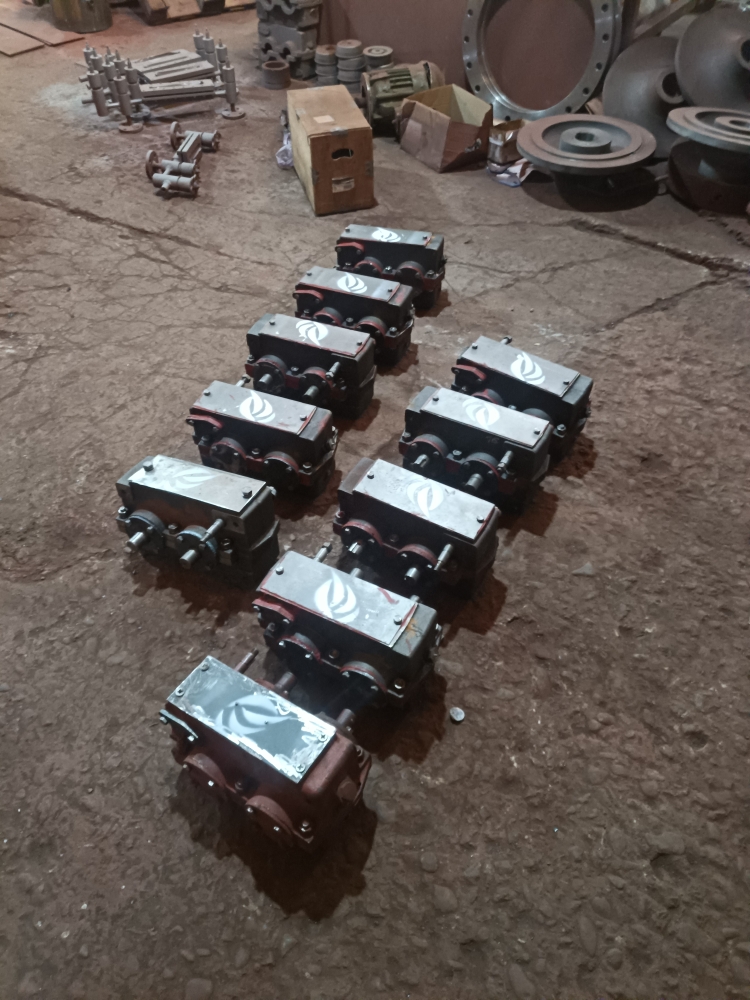

Вариатор импульсный Т67.33.000 предназначен для регулирования производительности забрасывателей топок ТЛЗМ и ТЧЗМ, ЗП-РПК и ПТЛ-РПК. Устанавливается в механических и пневмомеханических забрасывателях ЗП-400, ЗП-600, ПТЛ-400, ПТЛ-600.

Чертеж

Принципы работы вариатора импульсного

Вариатор работает следующим образом: роликовый механизм свободного хода МСХ образован вставками, роликами и упругими элементами. Корпусной и выходной преобразующие механизмы включают каждый барабан, шарнирно установленные в них и выполненные в виде пластин собачки и обоймы. В обойме преобразующего механизма установлены вставки соответствующего роликового МСХ с возможностью перемещения относительно друг друга по обойме и шарнирно связаны с собачками.

Ролики МСХ также шарнирно соединены с собачками. Между вставками установлены опорные ролики. Сепаратор опорных роликов и упругие элементы связывают вставки с опорными роликами.
