Описание
указатель уровня воды
Указатели уровня Dy10 Py25 прямого действия служат для наблюдения за уровнем воды в барабане котла, сосудах, аппаратах и резервуаров.
Данный стальной указатель вентильного типа с приваренной запорной арматурой применяется на паровых котлах серии КЕ, ДЕ, ДКВр. Смотровые щели закрываются термозакаленным стеклом по ГОСТ 1663-81.
указатель уровня котла
Материалы основных деталей
Корпус и крышка рамки — сталь 20Л ГОСТ 977-88;
Корпус вентилей — сталь 20 ГОСТ 1050-88;
Шпиндель, седло — сталь 20Х13 ГОСТ 5949-75;
Прокладки — паронит ГОСТ 481-80;
Сальниковая набивка — набивка сквозного плетения марки АС ГОСТ 5152-84;
Стекло рифленое — ГОСТ 1663-81.
*Допускается изготовление из других материалов, не уступающих по свойствам вышеперечисленным.
указатель уровня парового котла
Технические характеристики
| Наименование характеристики | Значение | |
| Номер чертежа | 00.9662.090 | |
| Маркировка | Dy10 Py25 | |
| Диаметр условного прохода, мм | 10 | |
| Условное давление, МПа/кгс/см2 | 2,5(25) | |
| Рабочее давление, МПа/кгс/см2 | 2,4(24) | |
| Температура рабочей среды, не более °С | 225 | |
| Среда | Пар/вода | |
| Присоединение к трубопроводу | Фланцевое | |
| Видимое поле наблюдаемого уровня, мм | 232 | |
| Длина термостойкого стелка, мм | 280 | |
| Расстояние присоединения, мм | 455 | |
| Герметичность затворов | класс «С» по ГOСТ 9544-93 | |
| Габариты LxBxH, мм |
|
|
| Масса, (с одним стеклом / с двумя стеклами) кг | 12 / 16 | |
Варианты исполнения указателя
Существует пять видов, приведенных на чертеже ниже:
Комплектность и эксплуатация
В комплект поставки указателя уровня входит:
- Указатель уровня Ду10 Ру25;
- Паспорт изделия.
Указатель уровня Ду10 Ру25 состоит из верхнего, нижнего, продувочного вентилей и рамки указателя уровня, в которую вставлено рифленое стекло «Клингера» №7. Вода, при рассмотрении через это стекло, приобретает темный оттенок, что позволяет четко определять уровень жидкости.
Указатель с двумя стеклами может быть подсвечен источником света, питающегося от сети постоянного тока напряжением не более 12 В.
Подготовка к эксплуатации, необходимые действия
- Осмотреть изделие на наличие дефектов, например, лопнуло стекло «Клингера» или согнуты шпиндели;
- Проверить вентили указателя уровня на герметичность затвора и сальникового уплотнения пробным давлением
Последовательность действий по вводу в эксплуатацию после монтажа:
- Все вентили должны находится в закрытом положении;
- Открыть продувочный вентиль;
- Приоткрыть верхний отключающий вентиль и прогреть паром корпус указателя в течение 3-5 минут;
- Закрыть продувочный вентиль и полностью открыть нижний вентиль.
После выполнения вышеперечисленных действия указатель уровня будет готов к эксплуатации.

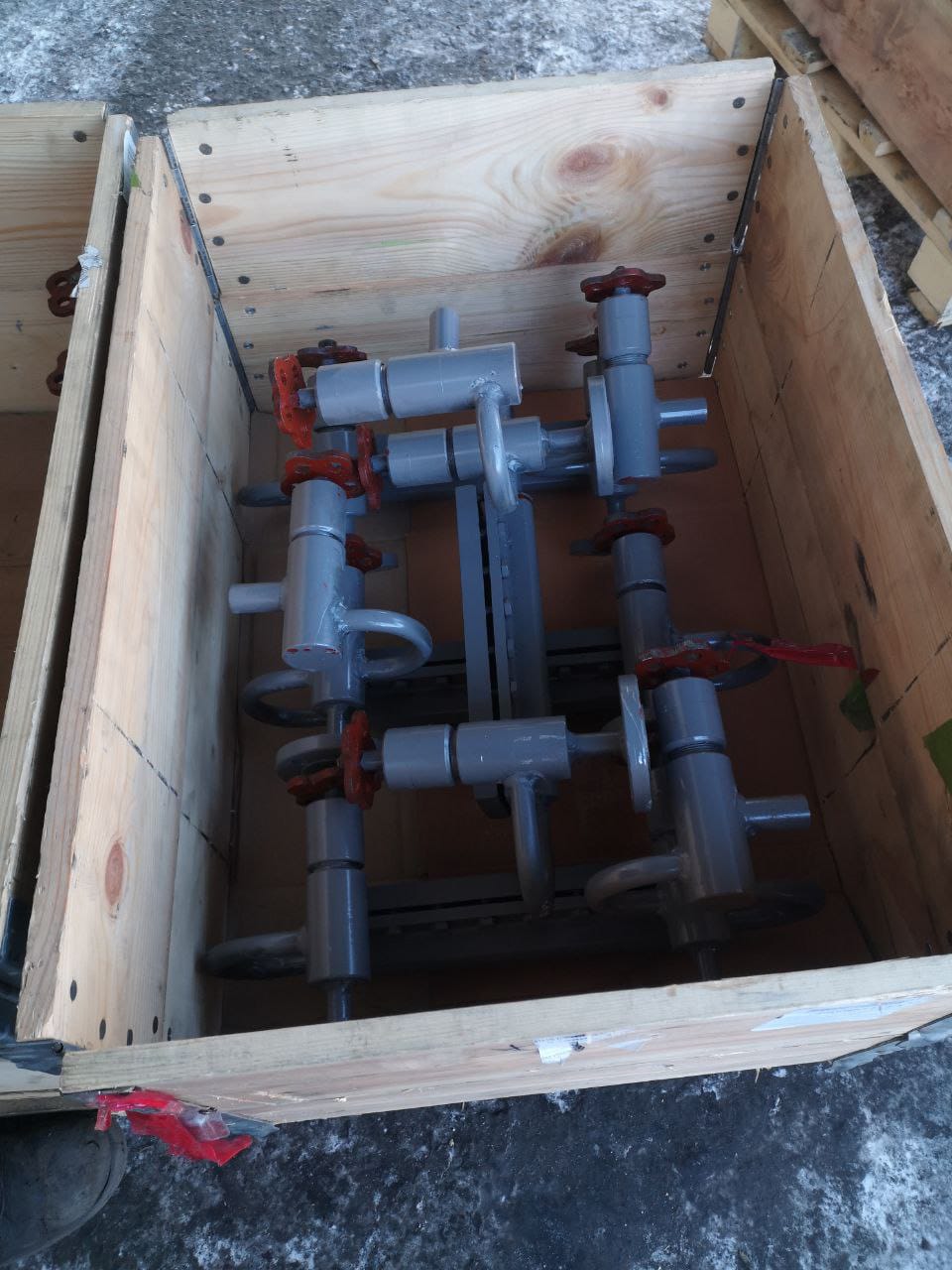

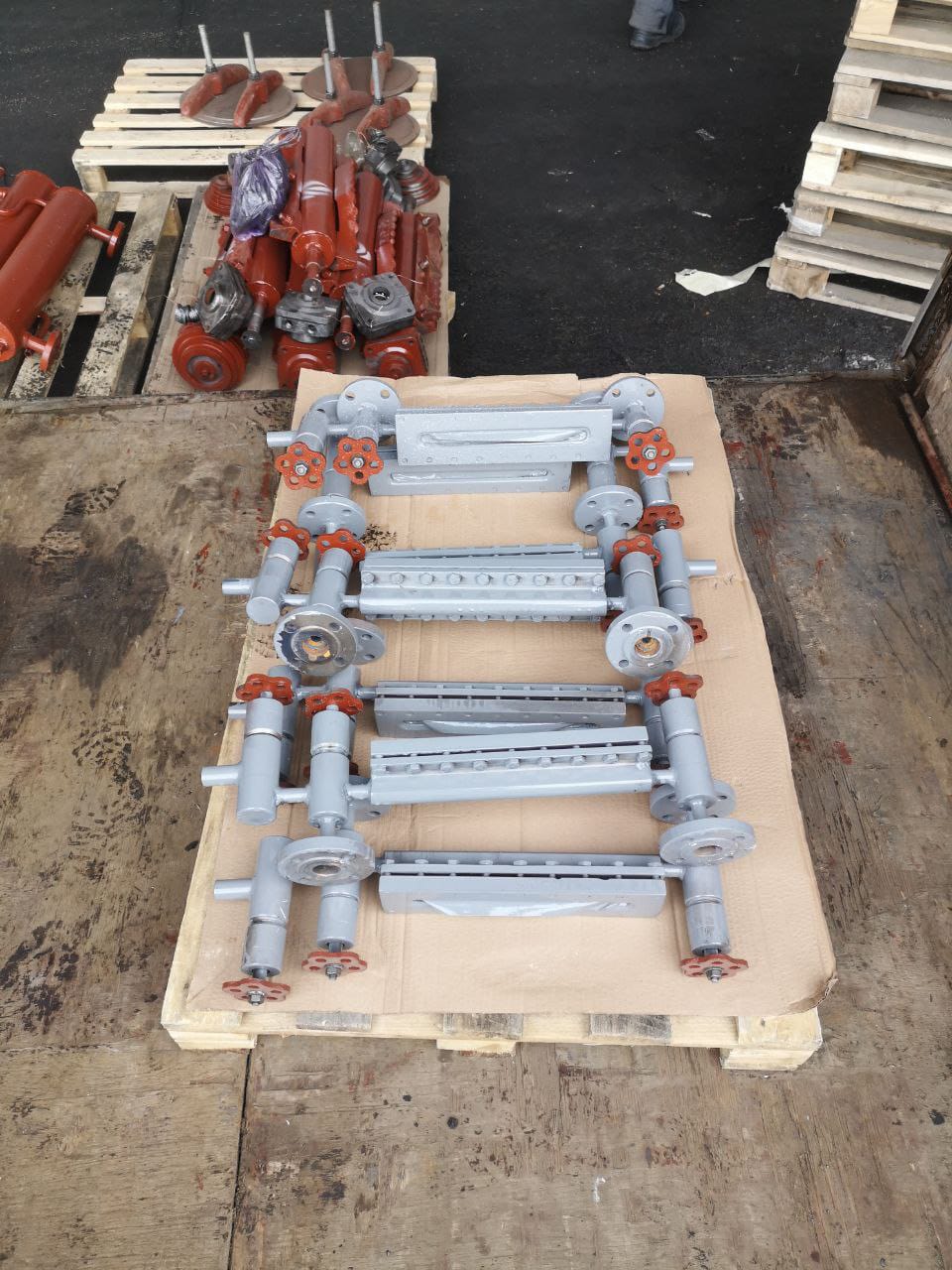

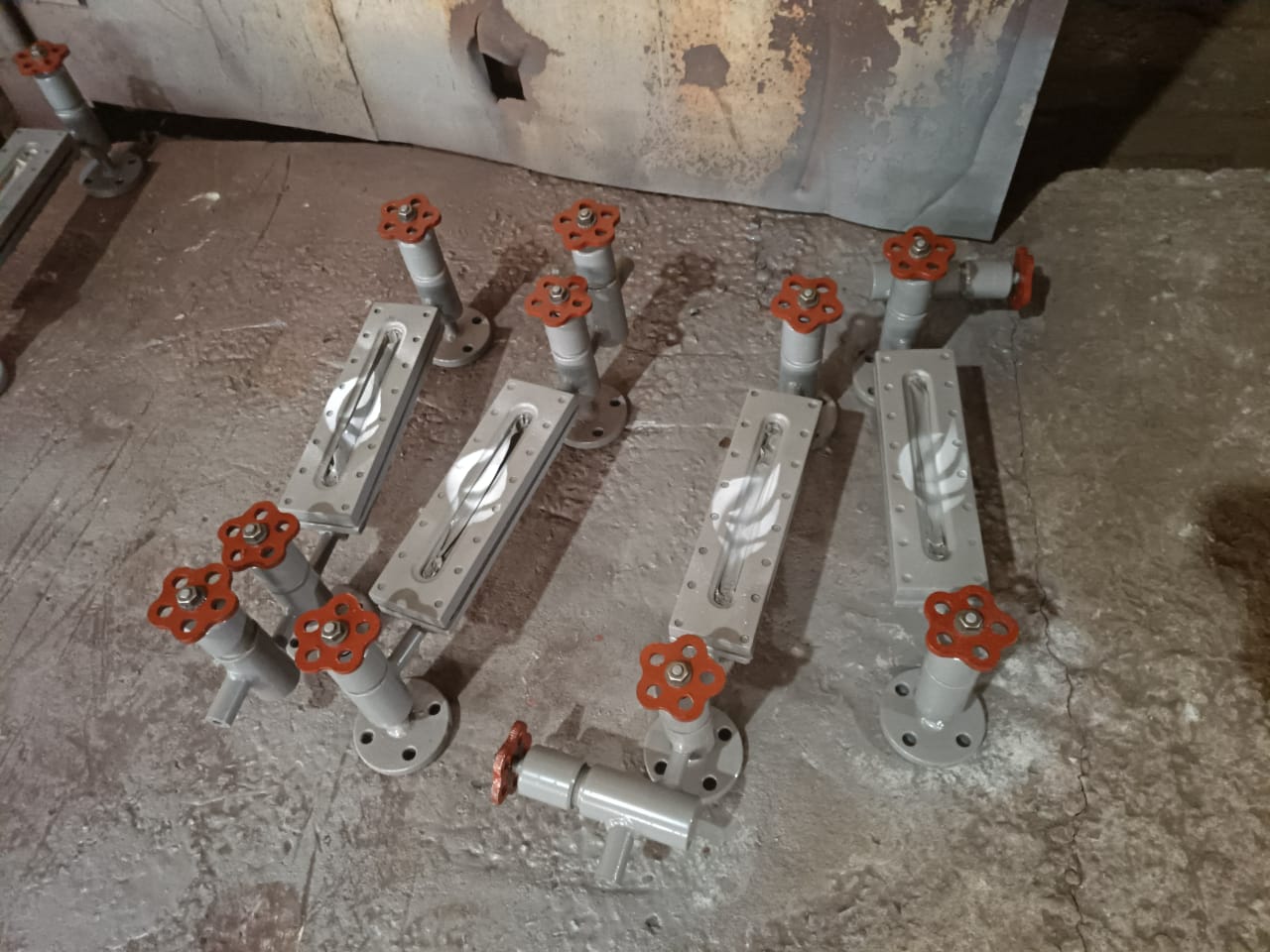

Чертежи и внешний вид
