Описание
фильтры фипа 1
Параллельноточные фильтры ФИПа 1-1,4-0,6 Na-катионитные первой ступени предназначены для умягчения (снижения жесткости) обрабатываемой воды.
Фильтры применяются в схемах водоподготовки установок электростанций, промышленных и отопительных котельных.
Пример условного обозначения фильтра
ФИПа 1-1,0-0,6-Na
Где: ФИПа 1 — фильтр параллельноточный первой ступени;
1,0 — диаметр корпуса фильтра;
0,6 — рабочее давление МПа;
Na — катионитный;
фильтр фипа

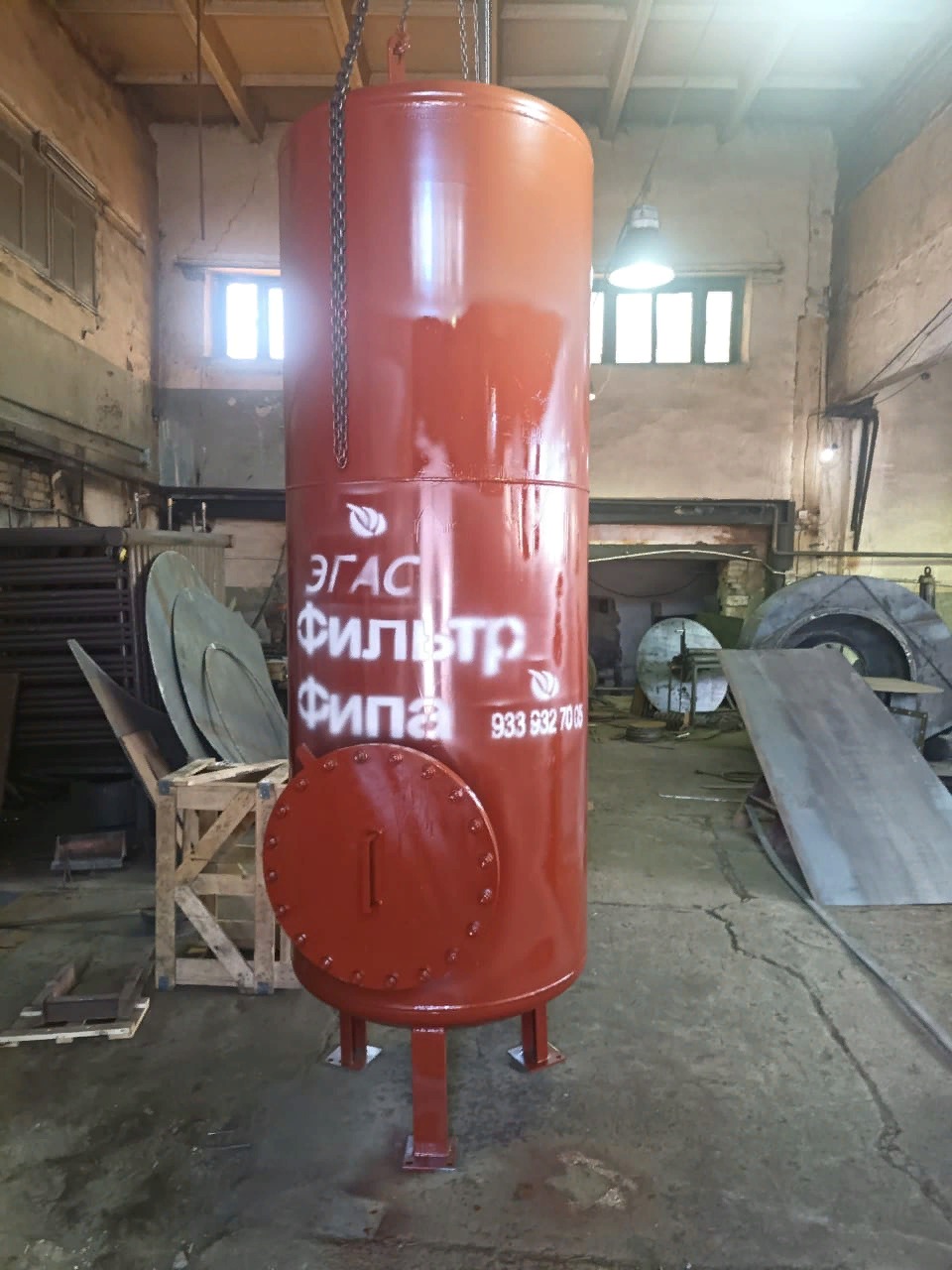

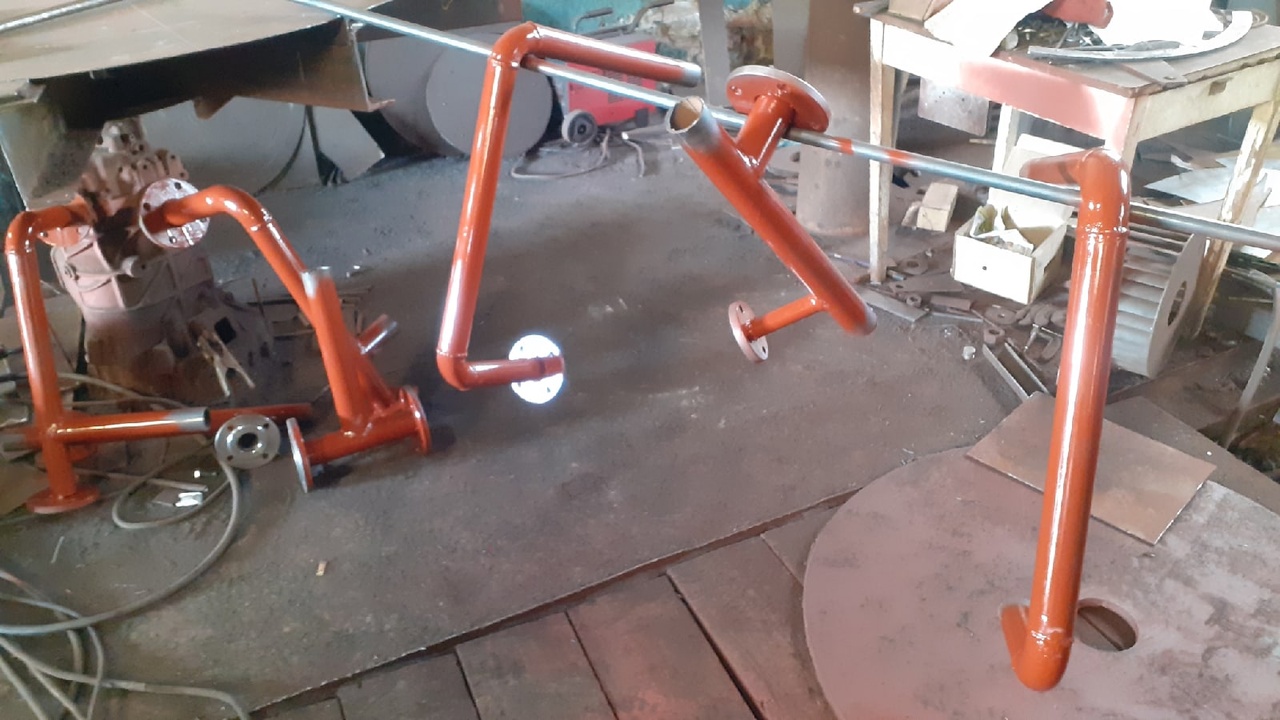

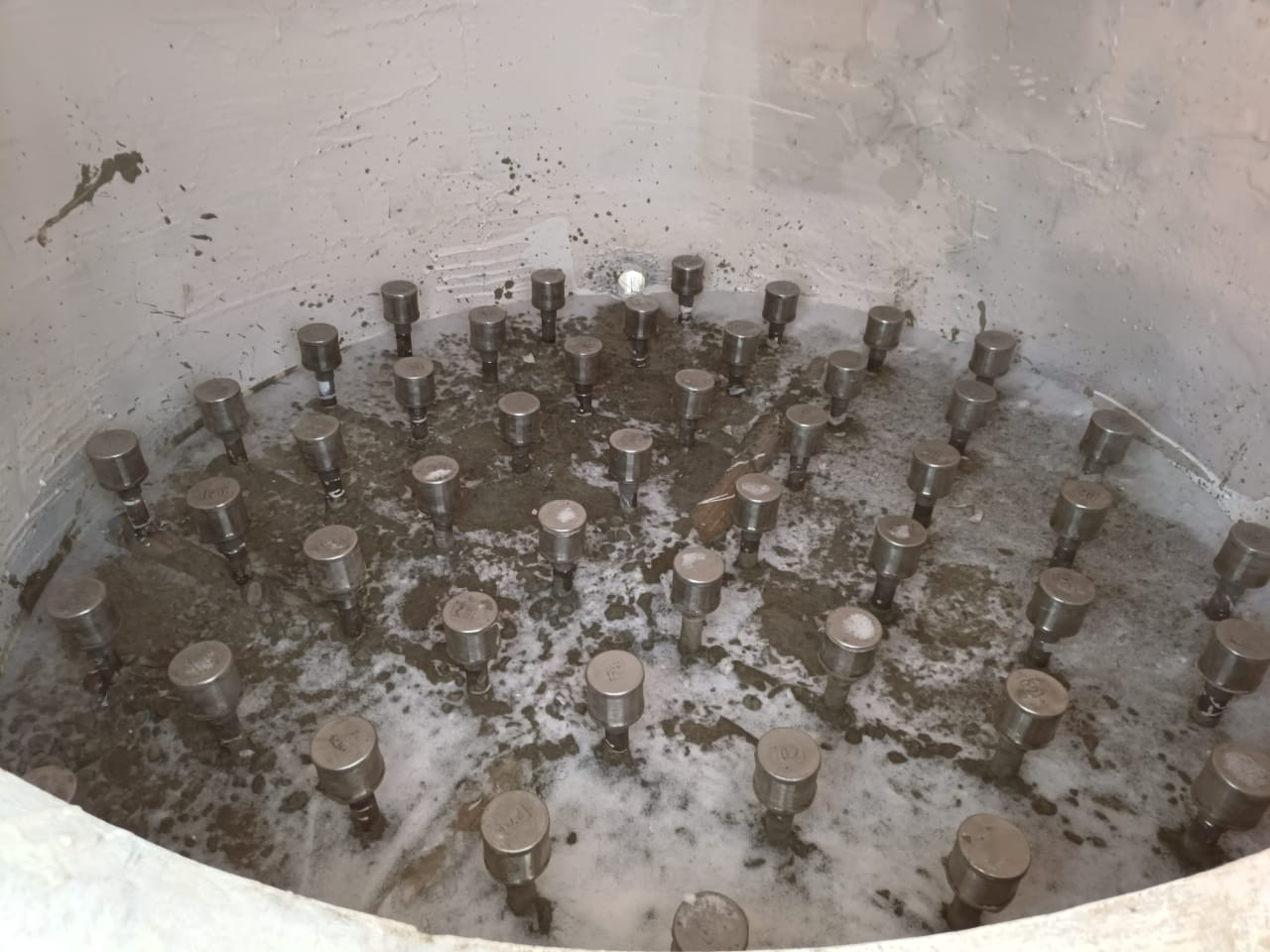

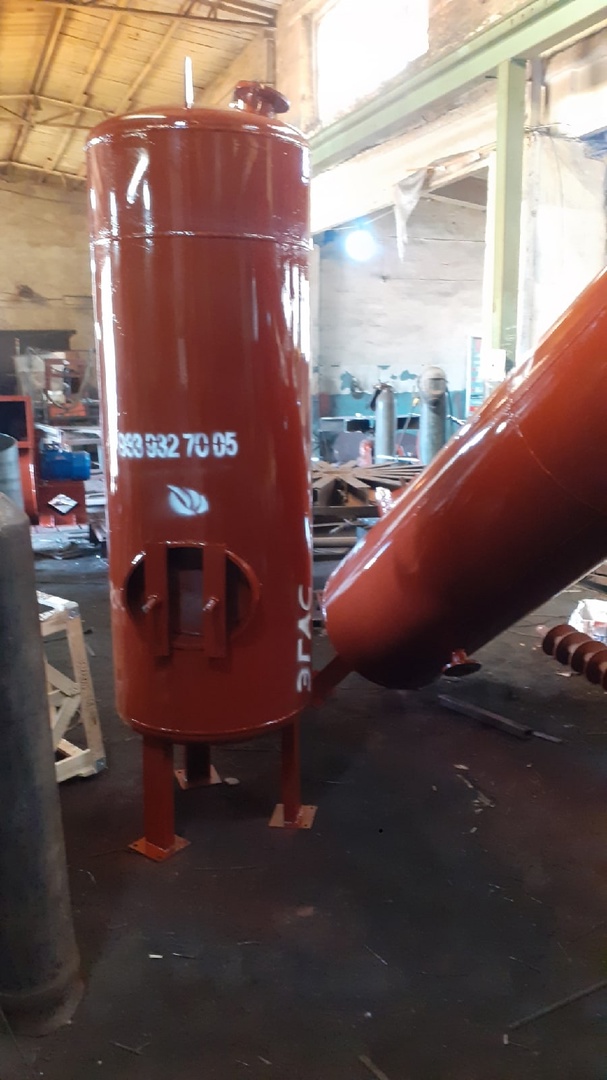

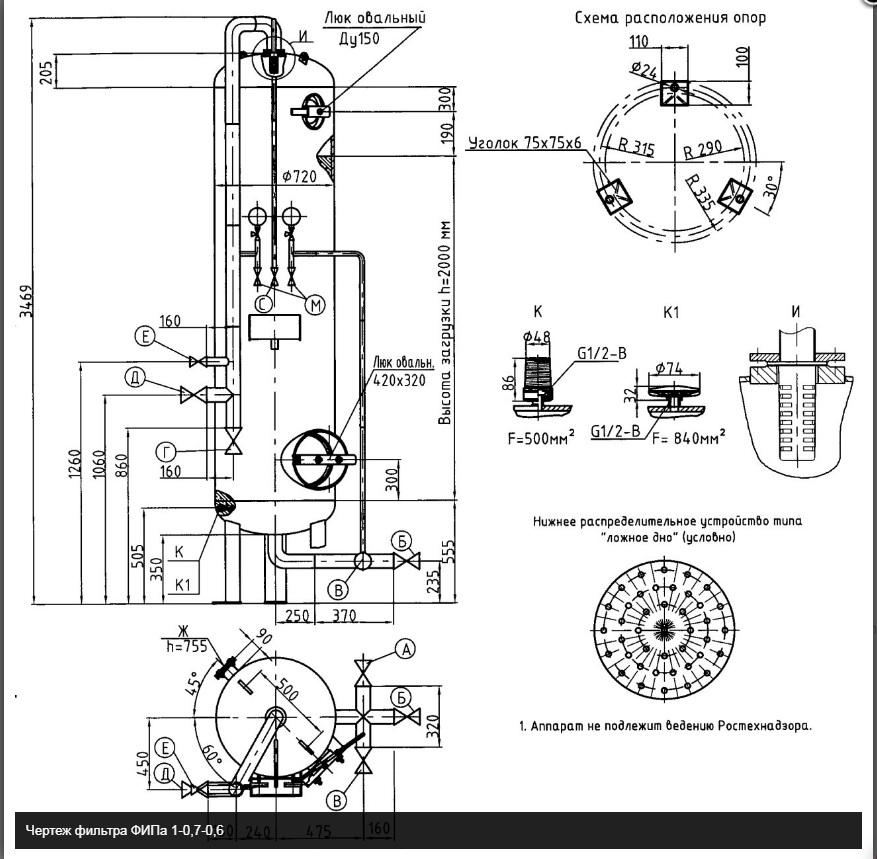

Фильтр ФИПа 1-1,0-0,6 представляет собой вертикальный цилиндрический аппарат, состоящий из следующих основных элементов: стального цилиндрического корпуса с двумя приварными эллиптическими днищами, нижнего дренажно-распределительного устройства с дренажными щелевыми колпачками и верхнего распределительного устройства , люка для загрузки , штуцера для гидровыгрузки , фильтрующего материала , фронта трубопроводов с арматурой в виде вентилей ; задвижек , кранов 3-х ходовых 17, манометров 18, люка для осмотра и технического обслуживания.
фильтр катионитовый фипа
1. Фильтр ФИПа 1-1,0-0,6 устанавливается в вертикальном положении опорами на фундамент и закрепляется. После чего производится монтаж фронта трубопроводов и арматуры.
2. Соединить подводящие и отводящие задвижки, вентили с трубопроводами по проекту и закрыть.
3. Заполнить фильтр водой, для чего открыть вентиль полностью, а затем, плавно открывая задвижку , вливать воду до выхода её через вентиль .
4. Закрыть вентиль после заполнения фильтра.
5. Открыть поочередно вентиль и краники , спустить оставшийся воздух.
6. Закрыть вентиль и краники при вытекании из них воды, а затем и задвижку .
7. Произвести гидроиспытание фильтра пробным давлением 0,9 МПа.
фильтр фипа купить
Работа фильтра ФИПа 1-1,0-0,6 заключается в периодическом осуществлении четырёх операций:
— умягчение (фильтрование);
— взрыхление;
— регенерация;
— отмывка.
Примечание: При проведении всех операций перепад давлений в фильтре не должен превышать 0,3 МПа (3 кгс/см2).
Рабочее давление фильтров — 0,6МПа, минимальное давление -0,25 МПа.
Умягчение
Для включения фильтра ФИПа 1-1,0-0,6 на умягчение открыть задвижки.
Скорость фильтрования воды через фильтрующий материал может колебаться в больших пределах без ухудшения качества умягчения воды. Скорость фильтрования воды через катионит для напорных фильтров первой ступени при нормальном режиме не должна превышать при общей жесткости воды: до 5 г-экв/м3 — 25 м/ч; 5—10 г-экв/м3 — 15 м/ч; 10—15 г-экв/м3 — 10 м/ч; Допускается кратковременное увеличение скорости фильтрования на 10 м/ч по сравнению с указанными выше при выключении фильтров на регенерацию или ремонт.
Концентрацию регенерационного раствора для фильтров первой ступени ФИПа 1-1,0-0,6 следует принимать 5—8 %.
Периодически во время работы фильтра отбирать пробу воды через вентиль, для контроля величины остаточной жёсткости в ней.
После достижения остаточной жёсткости в умягчённой воде: 54 мкг-экв/л для фильтров первой ступени ФИПа 1-0,7-0,6 необходимо включить фильтр на регенерацию, для чего закрыть задвижки.
устройство фильтра фипа
Взрыхление
Взрыхление катионита производится отмывочной водой от предыдущей регенерации самотёком из расположенного выше бака или с помощью специального насоса из бака, расположенного внизу. Допускается производить взрыхление катионита сырой осветленной водой, подводимой к фильтру ФИПа 1-0,7-0,6 непосредственно от напорной магистрали.
Открыть вначале полностью задвижку 12, а затем, во избежание неравномерного тока промывочной воды, откройте плавно задвижку 10 (полностью при наличии ограничителей интенсивности взрыхления (шайбовых или поплавковых), а при отсутствии ограничителей до получения нужного расхода воды по измерительному прибору). Интенсивность взрыхления может колебаться в пределах 2-5 л/с в зависимости от природы катионита, крупности его частиц и температуры промывочной воды.
Нормальная длительность взрыхления составляет 15 минут и контролируется по осветлённости промывочной воды, отбираемой через вентиль 14.
Контролируйте вытекающую при взрыхлении из фильтра воду в отношении содержания рабочих зёрен катионита.
Присутствие в отбираемых пробах мути, мелких, медленно оседающих на дно сосуда зёрнышек катионита является допустимым и даже желанным, так как это свидетельствует о вымывании из фильтра вредной мелочи. Только при появлении в пробе воды быстро оседающих рабочих зёрен катионита интенсивность взрыхления должна быть немедленно снижена путём перекрытия задвижки 10, затем через две минуты вновь повышена до появления мелочи в промывочной воде.
фильтр фипа 1 1,0 0,6
Регенерация
Регенерация катионита производится путём подачи в фильтр раствора поваренной соли, для этого открыть задвижки на предварительно подготовленном к подаче регенерационного раствора солерастворителе или на солепроводе (при организации мокрого хранения соли), затем полностью открыть задвижку 9 на подводе регенерационного раствора у фильтра и задвижку 11, которой устанавливается надлежащая скорость подачи раствора соли (порядка 4-5 м/час), при этом подача регенерационного раствора в фильтр обычно продолжается 15-25 минут.
Во избежание разрежения в нижней части фильтра и вызываемого вследствие этого подсоса воздуха в толщину катионита, а также для предотвращения спуска водяной подушки и оголения катионита необходимо при проведении регенерации следить по вытеканию воды из вентиля 15, чтобы в фильтре ФИПа 1-1,0-0,6 всё время был подпор воды.
В случае прекращения вытекания воды через вентиль 15 необходимо несколько убавить скорость пропускания раствора соли путём прикрытия задвижки 11 до появления воды из вентиля 15.
Отмывка
Произвести отмывку фильтра после окончания подачи регенерационного раствора, для чего открыть полностью задвижку 8 и закрыть задвижку 9 на солепроводе у фильтра, затем открыть задвижку 11 так, чтобы скорость фильтрования воды при спуске отработанного регенерационного раствора в дренаж составляла 4-5 м/час.
Для повышения качества промывки в фильтр (только для фильтров диаметром более 1000 мм) через нижнее дренажно-распределительное устройство подают сжатый воздух с расходом 20 л/с. Фильтрующий слой обрабатывается сжатым воздухом в течение 3-5 мин до подачи в фильтр промывочной воды.
Произвести спуск отработанного регенерационного раствора в дренаж до того момента, когда периодически отбираемые пробы отмывной воды через вентиль 16 перестают давать заметное помутнение при прибавлении 5% раствора соды (двууглекислого натрия), после чего воду подают в бак отмывочной воды для использования на приготовление раствора соли и отмывку катионита,
